Android系统服务的注册缓存机制分析
本文说明
本文虽名为《Android系统服务的注册缓存机制分析》，但主要记录的是笔者最近解决一个单机型Bug的经历。在解决这个Bug的过程中，我对于Android系统服务的注册缓存机制也有了更深入的了解。所以，本文的核心是getSystemService这个系统函数背后的复杂机制。
问题背景

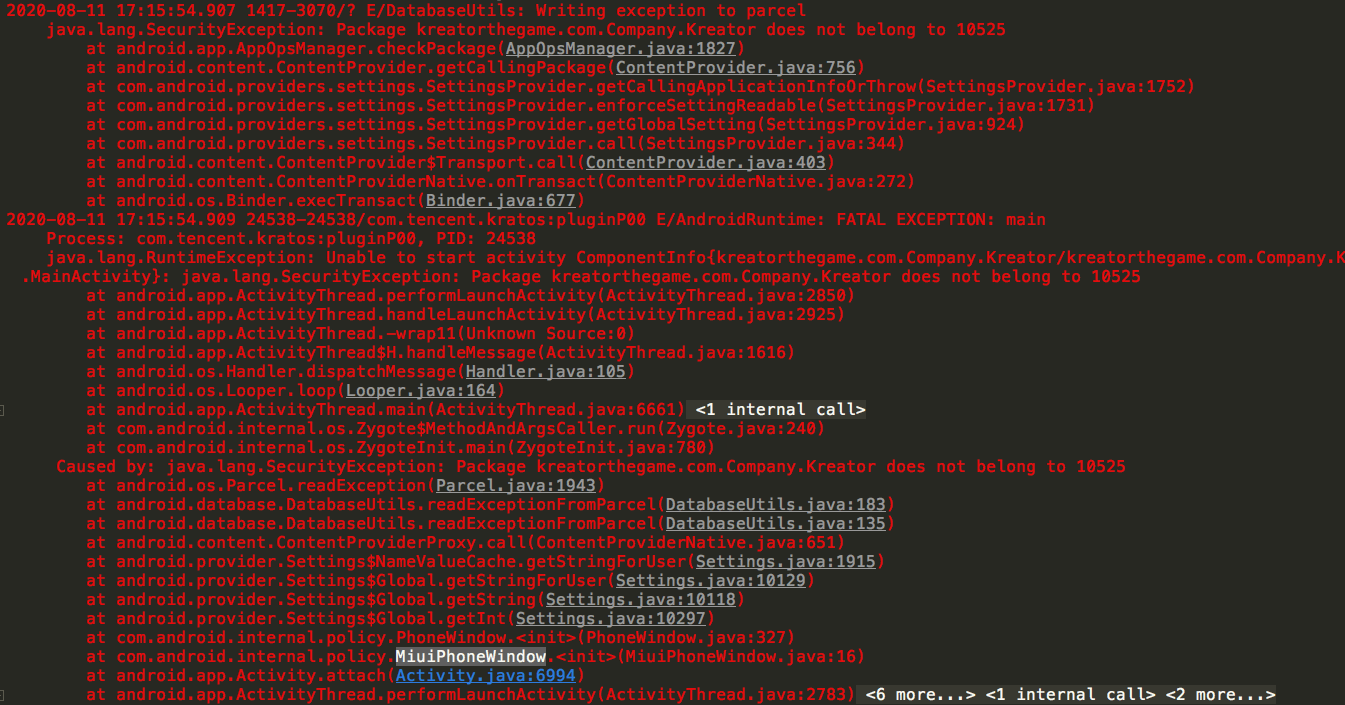

最近基于DroidPlugin做了一个Demo，测试的时候发现，在几款小米手机（Mix 2、Mix 2s、小米5）的Android 8版本上都会出现插件加载闪退的情况，抓取到的日志如下：
基于这个信息，我找到了对应的系统源码：
/**
* Do a quick check to validate if a package name belongs to a UID.
*
* @throws SecurityException if the package name doesn't belong to the given
* UID, or if ownership cannot be verified.
*/
public void checkPackage(int uid, String packageName) {
try {
if (mService.checkPackage(uid, packageName) != MODE_ALLOWED) {
throw new SecurityException(
"Package " + packageName + " does not belong to " + uid);
}
} catch (RemoteException e) {
throw e.rethrowFromSystemServer();
}
}结合错误信息可知，是由于checkPackage方法使用了插件的包名给系统做校验，而log中的uid（10525）对应的是宿主的包名，所以报了这个错误。
于是我直接写了一个Demo，核心代码如下：
AppOpsManager mAppOps = (AppOpsManager) getSystemService(Context.APP_OPS_SERVICE);
Log.i("vimerr", "-->" + Process.myUid() + "/" + getPackageName());

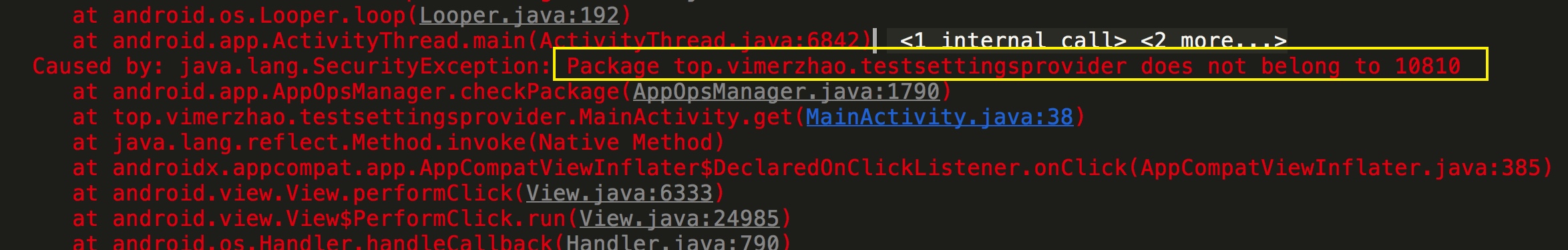

mAppOps.checkPackage(Process.myUid(), getPackageName());将其直接在DroidPlugin的源码中加载，可以在任意机型得到了类似的错误：
至此，可以得出第一个结论：
这是一个DroidPlugin固有的错误，它不能正确地处理插件对
checkPackage的调用。
基于此，下文将主要围绕DroidPlugin的代码分析这个问题。
缩小范围

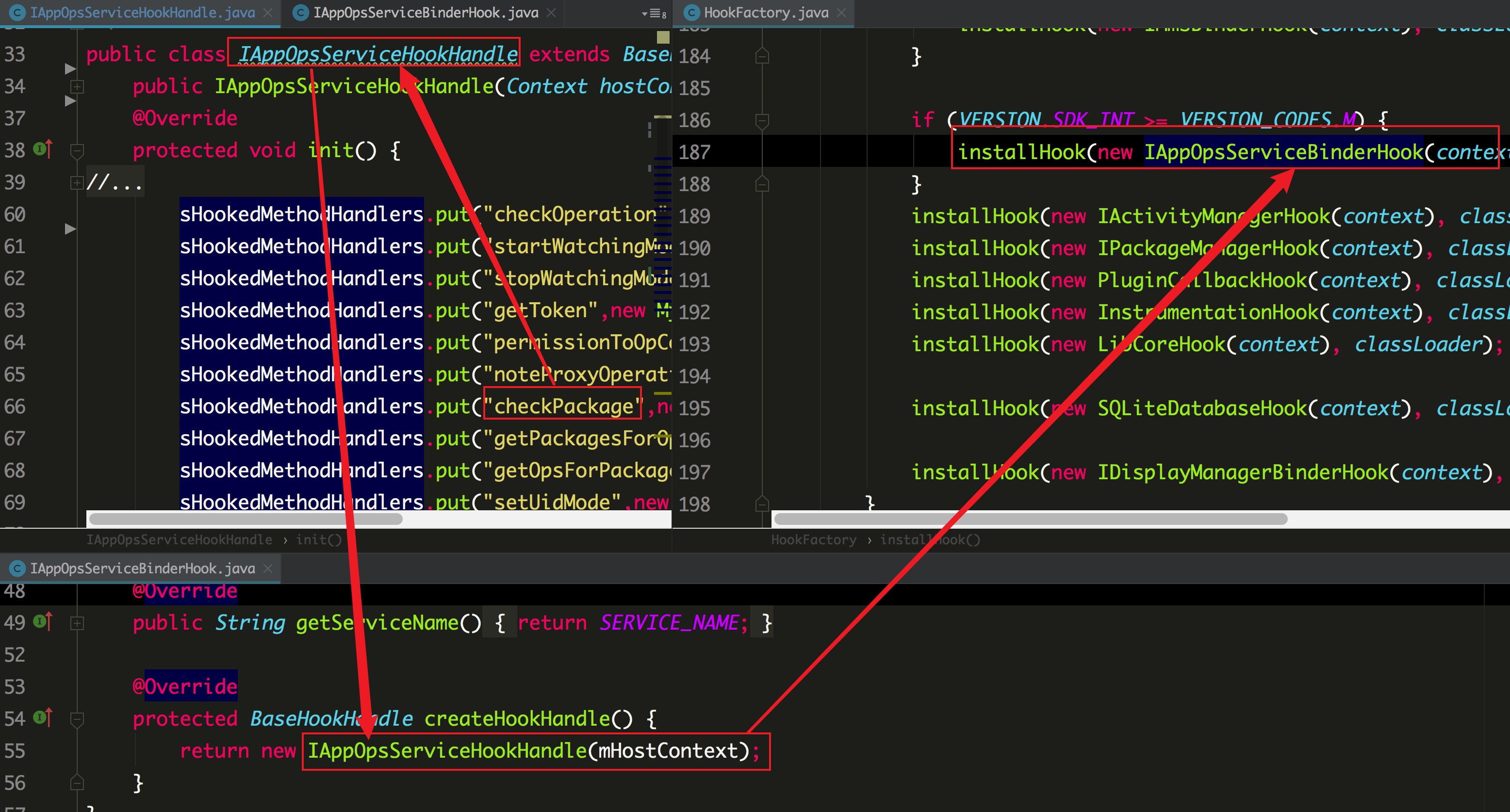

通过代码，可以发现DroidPlugin其实做了这个调用的处理：
那么为什么还是不行呢？难道是installHook这个逻辑失败了？于是我扩展了上面的测试用例：
ClipboardManager clipboardManager = (ClipboardManager)getSystemService(Context.CLIPBOARD_SERVICE);
AppOpsManager mAppOps = (AppOpsManager) getSystemService(Context.APP_OPS_SERVICE);
UserManager manager = (UserManager) getSystemService(Context.USER_SERVICE);
Log.i("vimerr", "clip -->" + clipboardManager.getPrimaryClip());
Log.i("vimerr", "-->" + Process.myUid() + "/" + getPackageName());
mAppOps.checkPackage(Process.myUid(), getPackageName());并在ServiceManagerCacheBinderHook#invoke的入口加上日志：
@Override
public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
try {
Log.d("vimerr", method + "/" + mServiceName);
IBinder originService = MyServiceManager.getOriginService(mServiceName);
......
}

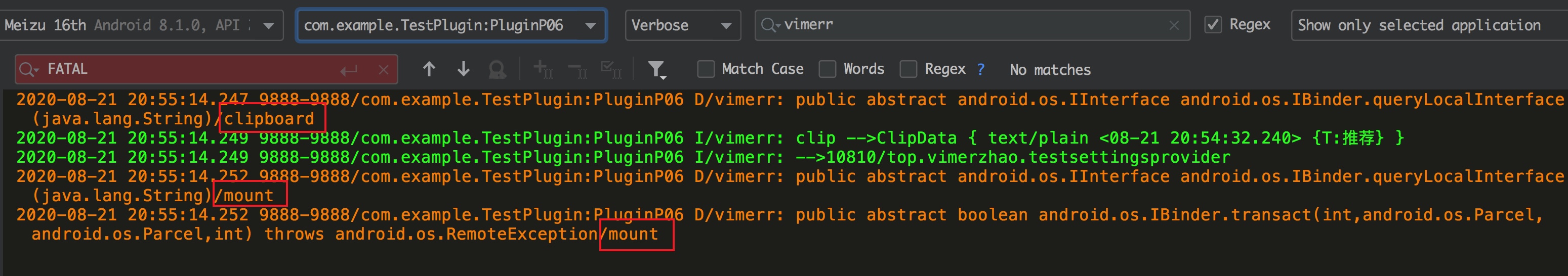

}结果越来奇怪了：
剪切板服务和appops这个服务走了相同的installHook逻辑，为什么一个hook成功了（能在invoke被拦截），另一个却失败了？
通过很多次尝试之后，我把目标聚集到了一个方法上(类名：PluginProcessManager)：
//这里为了解决某些插件调用系统服务时，系统服务必须要求要以host包名的身份去调用的问题。
public static void fakeSystemService(Context hostContext, Context targetContext) {
if (VERSION.SDK_INT >= VERSION_CODES.ICE_CREAM_SANDWICH_MR1 && !TextUtils.equals(hostContext.getPackageName(), targetContext.getPackageName())) {
long b = System.currentTimeMillis();
fakeSystemServiceInner(hostContext, targetContext);
Log.i(TAG, "Fake SystemService for originContext=%s context=%s,cost %s ms", targetContext.getPackageName(), targetContext.getPackageName(), (System.currentTimeMillis() - b));
}
}通过注释来看，该方法是解决我这个问题的（内心窃喜）！！但是为啥还是崩了呢？怀着懵逼的想法，我注释了fakeSystemServiceInner这个调用，结果竟然OK了。
此刻的我信仰有点崩塌，说好的解决问题呢？冷静一下，我决定看下fakeSystemServiceInner源码（核心部分）：
private static void fakeSystemServiceInner(Context hostContext, Context targetContext) {
try {
Context baseContext = getBaseContext(targetContext);
if (mFakedContext.containsValue(baseContext)) {
return;
} else if (mServiceCache != null) {
......
}
Object SYSTEM_SERVICE_MAP = null;
try {
SYSTEM_SERVICE_MAP = FieldUtils.readStaticField(baseContext.getClass(), "SYSTEM_SERVICE_MAP");
} catch (Exception e) {
Log.w(TAG, "readStaticField(SYSTEM_SERVICE_MAP) from %s fail", e, baseContext.getClass());
}
if (SYSTEM_SERVICE_MAP == null) {
try {
SYSTEM_SERVICE_MAP = FieldUtils.readStaticField(Class.forName("android.app.SystemServiceRegistry"), "SYSTEM_SERVICE_FETCHERS");
} catch (Exception e) {
Log.e(TAG, "readStaticField(SYSTEM_SERVICE_FETCHERS) from android.app.SystemServiceRegistry fail", e);
}
}
if (SYSTEM_SERVICE_MAP != null && (SYSTEM_SERVICE_MAP instanceof Map)) {
//如没有，则创建一个新的。
Map<?, ?> sSYSTEM_SERVICE_MAP = (Map<?, ?>) SYSTEM_SERVICE_MAP;
Context originContext = getBaseContext(hostContext);
Object mServiceCache = FieldUtils.readField(originContext, "mServiceCache");
if (mServiceCache instanceof List) {
((List) mServiceCache).clear();
}
for (Object key : sSYSTEM_SERVICE_MAP.keySet()) {
if (sSkipService.contains(key)) {
continue;
}
Object serviceFetcher = sSYSTEM_SERVICE_MAP.get(key);
try {
Method getService = serviceFetcher.getClass().getMethod("getService", baseContext.getClass());
getService.invoke(serviceFetcher, originContext);
} catch (InvocationTargetException e) {
Throwable cause = e.getCause();
if (cause != null) {
Log.w(TAG, "Fake system service faile", e);
} else {
Log.w(TAG, "Fake system service faile", e);
}
} catch (Exception e) {
Log.w(TAG, "Fake system service faile", e);
}
}
mServiceCache = FieldUtils.readField(originContext, "mServiceCache");
FieldUtils.writeField(baseContext, "mServiceCache", mServiceCache);
//for context ContentResolver
ContentResolver cr = baseContext.getContentResolver();
if (cr != null) {
Object crctx = FieldUtils.readField(cr, "mContext");
if (crctx != null) {
FieldUtils.writeField(crctx, "mServiceCache", mServiceCache);
}
}
}
if (!mFakedContext.containsValue(baseContext)) {
mFakedContext.put(baseContext.hashCode(), baseContext);
}
} catch (Exception e) {
Log.e(TAG, "fakeSystemServiceOldAPI", e);
}
}发现这个逻辑十分绕，hostContext和targetContext各自什么意思，反射读取的一些字段又是干嘛的？
看来只有弄清楚这段代码的目的，才能进一步解决问题了。
分析源码
首先从我们的Demo入手，以Android 9的代码为例，getSystemService 这个方法最终的调用逻辑如下：
@Override
public Object getSystemService(String name) {
return SystemServiceRegistry.getSystemService(this, name);
}继续追踪：
/**
* Manages all of the system services that can be returned by {@link Context#getSystemService}.
* Used by {@link ContextImpl}.
*/
final class SystemServiceRegistry {
......
private static final HashMap<String, ServiceFetcher<?>> SYSTEM_SERVICE_FETCHERS =
new HashMap<String, ServiceFetcher<?>>();
......
* Gets a system service from a given context.
*/
public static Object getSystemService(ContextImpl ctx, String name) {
ServiceFetcher<?> fetcher = SYSTEM_SERVICE_FETCHERS.get(name);
return fetcher != null ? fetcher.getService(ctx) : null;
}
......
}也就是说，每个服务都会对应一个ServiceFetcher的对象，它的创建过程是静态的，如下：
static {
......
//剪切板服务
registerService(Context.CLIPBOARD_SERVICE, ClipboardManager.class,
new CachedServiceFetcher<ClipboardManager>() {
@Override
public ClipboardManager createService(ContextImpl ctx) throws ServiceNotFoundException {
return new ClipboardManager(ctx.getOuterContext(),
ctx.mMainThread.getHandler());
}});
......
//appops服务
registerService(Context.APP_OPS_SERVICE, AppOpsManager.class,
new CachedServiceFetcher<AppOpsManager>() {
@Override
public AppOpsManager createService(ContextImpl ctx) throws ServiceNotFoundException {
IBinder b = ServiceManager.getServiceOrThrow(Context.APP_OPS_SERVICE);
IAppOpsService service = IAppOpsService.Stub.asInterface(b);
return new AppOpsManager(ctx, service);
}});
......
}那么，这个CachedServiceFetcher又具体是什么东西呢？它的定义也在SystemServiceRegistry中：
/**
* Override this class when the system service constructor needs a
* ContextImpl and should be cached and retained by that context.
*/
static abstract class CachedServiceFetcher<T> implements ServiceFetcher<T> {
private final int mCacheIndex;
CachedServiceFetcher() {
// Note this class must be instantiated only by the static initializer of the
// outer class (SystemServiceRegistry), which already does the synchronization,
// so bare access to sServiceCacheSize is okay here.
mCacheIndex = sServiceCacheSize++;
}
@Override
@SuppressWarnings("unchecked")
public final T getService(ContextImpl ctx) {
final Object[] cache = ctx.mServiceCache;
final int[] gates = ctx.mServiceInitializationStateArray;
for (;;) {
boolean doInitialize = false;
synchronized (cache) {
// Return it if we already have a cached instance.
T service = (T) cache[mCacheIndex];
if (service != null || gates[mCacheIndex] == ContextImpl.STATE_NOT_FOUND) {
return service;
}
// If we get here, there's no cached instance.
// Grr... if gate is STATE_READY, then this means we initialized the service
// once but someone cleared it.
// We start over from STATE_UNINITIALIZED.
if (gates[mCacheIndex] == ContextImpl.STATE_READY) {
gates[mCacheIndex] = ContextImpl.STATE_UNINITIALIZED;
}
// It's possible for multiple threads to get here at the same time, so
// use the "gate" to make sure only the first thread will call createService().
// At this point, the gate must be either UNINITIALIZED or INITIALIZING.
if (gates[mCacheIndex] == ContextImpl.STATE_UNINITIALIZED) {
doInitialize = true;
gates[mCacheIndex] = ContextImpl.STATE_INITIALIZING;
}
}
if (doInitialize) {
// Only the first thread gets here.
T service = null;
@ServiceInitializationState int newState = ContextImpl.STATE_NOT_FOUND;
try {
// This thread is the first one to get here. Instantiate the service
// *without* the cache lock held.
service = createService(ctx);
newState = ContextImpl.STATE_READY;
} catch (ServiceNotFoundException e) {
onServiceNotFound(e);
} finally {
synchronized (cache) {
cache[mCacheIndex] = service;
gates[mCacheIndex] = newState;
cache.notifyAll();
}
}
return service;
}
// The other threads will wait for the first thread to call notifyAll(),
// and go back to the top and retry.
synchronized (cache) {
while (gates[mCacheIndex] < ContextImpl.STATE_READY) {
try {
cache.wait();
} catch (InterruptedException e) {
Log.w(TAG, "getService() interrupted");
Thread.currentThread().interrupt();
return null;
}
}
}
}
}
public abstract T createService(ContextImpl ctx) throws ServiceNotFoundException;
}通过分析getService的逻辑可知：
-
如果是首次创建，则会缓存一份
-
如果非首次创建，直接读取缓存，缓存是
ctx.mServiceCache
缓存是在ContextImpl这个类中的：
/**
* Common implementation of Context API, which provides the base
* context object for Activity and other application components.
*/
class ContextImpl extends Context {
......
// The system service cache for the system services that are cached per-ContextImpl.
final Object[] mServiceCache = SystemServiceRegistry.createServiceCache();
......
}由此，我们得出了getSystemService背后发生的事情：
-
每个
ContextImpl创建的时候会持有一个mServiceCache字段，缓存这些服务的fetcher -
每个服务对应一个fetcher，服务的创建是在
createService里面的，一开始并没有执行 -
每个服务第一次实际调用，也就是fetcher的
getService触发的时候会执行createService的逻辑，并缓存起来
简单来说，这个一个懒加载+缓存的经典设计，对于Google工程师来说应该是常规操作了。但是至迟也没看出剪切板服务和appops服务有任何的不同！那么：
-
为什么在这两个服务demo中调用之后会产生不同的效果呢？
-
为什么去掉
fakeSystemService就能正确执行呢？
是时候重新看下刚才的代码了。
回到DroidPlugin
如果掌握了系统服务的注册缓存机制，那么刚才的代码就比较容易读懂了，以下是注释版：
/**
* @param hostContext 宿主的context
* @param targetContext 插件的context
*/
private static void fakeSystemServiceInner(Context hostContext, Context targetContext) {
try {
// 获取插件的 mBase，即 ContextImpl对象
Context baseContext = getBaseContext(targetContext);
if (mFakedContext.containsValue(baseContext)) {
return;
} else if (mServiceCache != null) {
......
}
Object SYSTEM_SERVICE_MAP = null;
// 获取插件的SYSTEM_SERVICE_MAP字段，它的Key包含了所有的系统服务
try {
// 低版本的位置
SYSTEM_SERVICE_MAP = FieldUtils.readStaticField(baseContext.getClass(), "SYSTEM_SERVICE_MAP");
} catch (Exception e) {
Log.w(TAG, "readStaticField(SYSTEM_SERVICE_MAP) from %s fail", e, baseContext.getClass());
}
if (SYSTEM_SERVICE_MAP == null) {
try {
SYSTEM_SERVICE_MAP = FieldUtils.readStaticField(Class.forName("android.app.SystemServiceRegistry"), "SYSTEM_SERVICE_FETCHERS");
} catch (Exception e) {
Log.e(TAG, "readStaticField(SYSTEM_SERVICE_FETCHERS) from android.app.SystemServiceRegistry fail", e);
}
}
if (SYSTEM_SERVICE_MAP != null && (SYSTEM_SERVICE_MAP instanceof Map)) {
//如没有，则创建一个新的。
Map<?, ?> sSYSTEM_SERVICE_MAP = (Map<?, ?>) SYSTEM_SERVICE_MAP;
// 获取插件的 mBase，即 ContextImpl对象
Context originContext = getBaseContext(hostContext);
// 获取宿主ContextImpl的mServiceCache，也就是系统服务的fetcher缓存
Object mServiceCache = FieldUtils.readField(originContext, "mServiceCache");
// 清空缓存
if (mServiceCache instanceof List) {
((List) mServiceCache).clear();
}
for (Object key : sSYSTEM_SERVICE_MAP.keySet()) {
// 不需要替换包名的跳过，显然appops是需要的
if (sSkipService.contains(key)) {
continue;
}
Object serviceFetcher = sSYSTEM_SERVICE_MAP.get(key);
try {
// 调用插件的 getService，导致插件的ContextImpl缓存全部赋值,从后面看这一句貌似没有必要
Method getService = serviceFetcher.getClass().getMethod("getService", baseContext.getClass());
getService.invoke(serviceFetcher, originContext);
} catch (InvocationTargetException e) {
Throwable cause = e.getCause();
if (cause != null) {
Log.w(TAG, "Fake system service faile", e);
} else {
Log.w(TAG, "Fake system service faile", e);
}
} catch (Exception e) {
Log.w(TAG, "Fake system service faile", e);
}
}
// 读取宿主的ContextImpl的缓存
mServiceCache = FieldUtils.readField(originContext, "mServiceCache");
// 用宿主的覆盖插件的，注意宿主的前面已经clear了
FieldUtils.writeField(baseContext, "mServiceCache", mServiceCache);
//for context ContentResolver
ContentResolver cr = baseContext.getContentResolver();
if (cr != null) {
Object crctx = FieldUtils.readField(cr, "mContext");
if (crctx != null) {
FieldUtils.writeField(crctx, "mServiceCache", mServiceCache);
}
}
}
if (!mFakedContext.containsValue(baseContext)) {
mFakedContext.put(baseContext.hashCode(), baseContext);
}
} catch (Exception e) {
Log.e(TAG, "fakeSystemServiceOldAPI", e);
}
}简单来说，这个方法把宿主和插件的ContextImpl对象的mServiceCache字段全部清空重置了，为什么要这么做的呢？
我们知道DroidPlugin的核心是通过Hook Binder来拦截系统服务，但是有些服务启动的很早，在我们Hook之前就已经创建并且缓存了，那么我们就需要通过这个逻辑清除缓存，让下一次调用重新创建，而此时创建的就是我们Hook过的代理对象了。
得出结论
如果仔细阅读了上面的分析，可能你已经发现了问题的原因。可以看到，DroidPlugin认为mServiceCache字段是一个List，但是9.0的代码却是Object []类型，这就是问题所在了：
由于类型判断错误，导致这个缓存根本没有清理掉，甚至还用宿主的缓存覆盖了插件的缓存。
而在Android 5.0上，它确实是一个List：
// The system service cache for the system services that are
// cached per-ContextImpl. Package-scoped to avoid accessor
// methods.
final ArrayList<Object> mServiceCache = new ArrayList<Object>();那么为什么我注释了这个方法也能正确运行呢？
那是因为插件的ContextImpl在这个场景确实是没有初始化的，纯粹是因为宿主（已经初始化并缓存）覆盖导致的，如果直接注释，也就不会被覆盖了。
所以解法就是新增一个判断：
......
if (mServiceCache instanceof List) {
((List) mServiceCache).clear();
}
// For 高版本
if (mServiceCache instanceof Object[]) {
int len = ((Object[])mServiceCache).length;
mServiceCache = new Object[len];
FieldUtils.writeField(originContext, "mServiceCache", mServiceCache);
}
......回到问题
解决这个问题后我重试了小米/Android8.0的机型，发现这个问题在我的工程依然存在，但是DroidPlugin竟然好了！陷入新一轮懵逼，经过一番测试后，发现是我在初始化这个之前先初始化了灯塔SDK，如果将其调整在后面就不会有这个问题！
大胆的猜测，可能是这个SDK导致了AppOps在attach之后、fakeSystemService之前创建了，而此时是没有Hook的。只可惜这个SDK和MIUI对于我来说都是黑盒系统，对于checkPackage的探究已经让我收获颇丰，至少在其他常规时机调用这个方法已经不会有问题了，这个小米+Android8的问题也可以通过调整初始化顺序解决，再去深究一个没有源码的问题恐怕也收益不大，于是就此收手吧。
文末总结
这个问题算是一个典型的DroidPlugin式问题了：
由于Hook了系统，就要不断的去兼容系统，最可怕的是你不能一下子知道下一个版本你需要兼容哪些改动。
