热补丁：Tinker方案实现
热补丁：Tinker方案实现
本文简单分析了Tinker的实现原理并对dex文件更新做了演示Demo。
Qzone方案与Tinker
在之前的博客里简单介绍了Qzone超级热补丁的原理与实现，本文介绍了腾讯系最著名的热补丁方案Tinker。关于Tinker的特点以及其与Qzone方案的差别，参见文末链接。

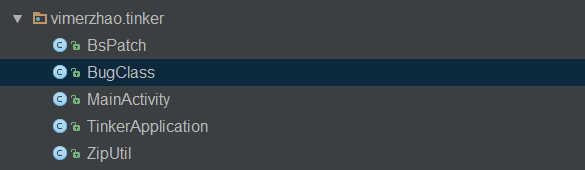

本文演示的Demo包含五个类：
其中，修改BugClass.java以生成补丁文件。修改前
package vimerzhao.tinker;
public class BugClass {
public String sayHello() {
return "Before Hotfix";
}
}
修改后
package vimerzhao.tinker;
public class BugClass {
public String sayHello() {
return "After Hotfix";
}
}

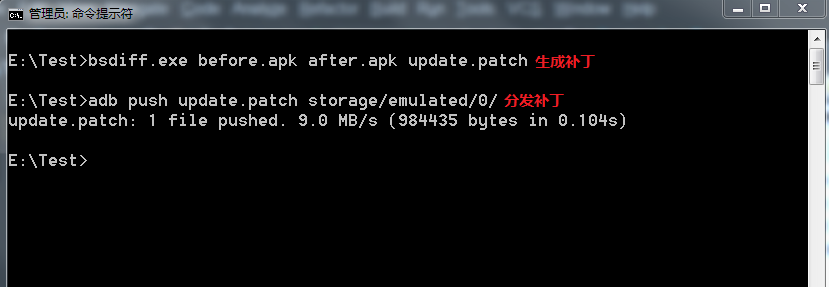

生成补丁，并发送至手机
Bsdiff/Bspatch算法
Tinker一大特点就是在dex文件合成的时候采用了微信的自研算法，能以更高的效率和更适合dex文件格式的算法完成补丁生成。本文主要用于演示、实践Tinker的原理，所以采用Bsdiff/Bspatch算法，其实Tinker早期的Demo也是用的这个算法，后期优化时才使用了自研的算法。
正常来说，我们需要在后台生存patch文件，发送到手机进行合成，即服务器端执行Bsdiff算法，移动端执行Bspatch算法，各个平台上的可执行文件很容易找到，这里不提供资源。

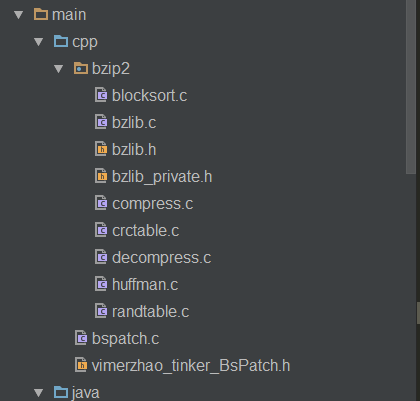

如何在移动端合成？需要在源代码中引入实现了Bspatch算法的文件，如下：
其中，bzip2是为bspatch.c提供支持，如何在AS中引入C/C++代码参见官方文档。
最后写一个调用此算法的Java类：
package vimerzhao.tinker;
import android.content.Context;
import android.content.pm.ApplicationInfo;
import android.content.pm.PackageManager;
public class BsPatch {
/**
* 获取已安装Apk文件的源Apk文件
* @param context
* @param packageName
* @return
*/
public static String getSourceApkPath(Context context, String packageName) {
try {
ApplicationInfo info = context.getPackageManager().getApplicationInfo(packageName, 0);
return info.sourceDir;
} catch (PackageManager.NameNotFoundException e) {
e.printStackTrace();
}
return null;
}
static {
System.loadLibrary("bspatch");
}
public static native void startPatch(String oldfile,String newfile ,String patchfile);
}
提取dex文件
通过前面的代码，已经生成了新的zip文件（其实就是apk文件），现在需要提取其中的dex文件。其实就是解压缩一个zip文件，这里直接用Java提供的工具类：
package vimerzhao.tinker;
import java.io.BufferedOutputStream;
import java.io.File;
import java.io.FileInputStream;
import java.io.FileOutputStream;
import java.io.IOException;
import java.io.InputStream;
import java.util.zip.ZipEntry;
import java.util.zip.ZipFile;
import java.util.zip.ZipInputStream;
public class ZipUtil {
public static void unzip(String path, String fileName, String dirName) throws IOException {
File file = new File(path + fileName);
ZipFile zipFile = new ZipFile(file);
ZipInputStream zipInputStream = new ZipInputStream(new FileInputStream(file));
ZipEntry zipEntry;
while ((zipEntry = zipInputStream.getNextEntry()) != null) {
String newFileName = zipEntry.getName();
File temp = new File(path + dirName + "/" + newFileName);
if (! temp.getParentFile().exists())
temp.getParentFile().mkdirs();
BufferedOutputStream os = new BufferedOutputStream(new FileOutputStream(temp));//文件缓冲区
InputStream is = zipFile.getInputStream(zipEntry);
byte[] datas = new byte[2048];
int len;
while ((len = is.read(datas)) != -1) {
os.write(datas,0,len);
}
os.close();
is.close();
}
zipInputStream.close();
}
}
反射注入补丁
注入补丁和Qzone的方案很像，都是利用反射，但这里需要做的是全量替换，本Demo中只有一个classes.dex文件，如果后面有classes2.dex…的话应该全部替换，而不是像Qzone方案一样插入，这样可以避免在dalvik虚拟机上需要进行插桩的问题，代码和之前Qzone的注入类似：
package vimerzhao.tinker;
import android.app.Application;
import android.os.Environment;
import android.util.Log;
import java.io.File;
import java.lang.reflect.Field;
import dalvik.system.DexClassLoader;
public class TinkerApplication extends Application {
private final static String CLASS_NAME = "TinkerApplication";
private final static String DEX_ELEMENTS = "dexElements";
private final static String PATH_LIST = "pathList";
@Override
public void onCreate() {
super.onCreate();
String dexPath = Environment.getExternalStorageDirectory().getAbsolutePath().concat("/"+MainActivity.UNZIP_PATH+"/");
dexPath = dexPath + "classes.dex";
File file = new File(dexPath);
if (file.exists()) {
inject(dexPath);
} else {
Log.e(CLASS_NAME, dexPath + "don't exist!");
}
}
private void inject(String dexPath) {
try {
// 获取classes的dexElements
Class<?> cl = Class.forName("dalvik.system.BaseDexClassLoader");
Object pathList = getField(cl, PATH_LIST, getClassLoader());
// 获取patch_dex的dexElements（需要先加载dex）
String dexopt = getDir("dexopt", 0).getAbsolutePath();
DexClassLoader dexClassLoader = new DexClassLoader(dexPath, dexopt, dexopt, getClassLoader());
Object obj = getField(cl, PATH_LIST, dexClassLoader);
Object dexElements = getField(obj.getClass(), DEX_ELEMENTS, obj);
setField(pathList.getClass(), DEX_ELEMENTS, pathList, dexElements);
} catch (ClassNotFoundException | NoSuchFieldException | IllegalAccessException e) {
e.printStackTrace();
}
}
private Object getField(Class<?> cl, String fieldName, Object object) throws NoSuchFieldException, IllegalAccessException {
Field field = cl.getDeclaredField(fieldName);
field.setAccessible(true);
return field.get(object);
}
private void setField(Class<?> cl, String fieldName, Object object, Object value) throws NoSuchFieldException, IllegalAccessException {
Field field = cl.getDeclaredField(fieldName);
field.setAccessible(true);
field.set(object, value);
}
}
补丁效果
在启动时进行合成（注意，这里没有做检查，实际应该检查是否有patch文件）。在MainActivity.java中设置一个生成补丁的线程：
package vimerzhao.tinker;
import android.os.Environment;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.TextView;
import android.widget.Toast;
import java.io.IOException;
public class MainActivity extends AppCompatActivity {
public static final String NEW_APK_NAME = "bugfix.zip";
public static final String PACKAGE_NAME = "vimerzhao.tinker";
public static final String PATCH_NAME = "update.patch";
public static final String UNZIP_PATH = "tinker-test";
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
TextView tv = (TextView) findViewById(R.id.sample_text);
tv.setText(new BugClass().sayHello());
tv.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
new Thread(){
@Override
public void run() {
super.run();
String oldfile = BsPatch.getSourceApkPath(MainActivity.this, PACKAGE_NAME);
String newfile = Environment.getExternalStorageDirectory().getAbsolutePath().concat("/" + NEW_APK_NAME);
String pathfile = Environment.getExternalStorageDirectory().getAbsolutePath().concat("/" + PATCH_NAME);
BsPatch.startPatch(oldfile, newfile, pathfile);
try {
String path = Environment.getExternalStorageDirectory().getAbsolutePath().concat("/");
ZipUtil.unzip(path, NEW_APK_NAME, UNZIP_PATH);
} catch (IOException e) {
e.printStackTrace();
}
}
}.start();
Toast.makeText(MainActivity.this, "热更新中...", Toast.LENGTH_SHORT).show();
}
});
}
}

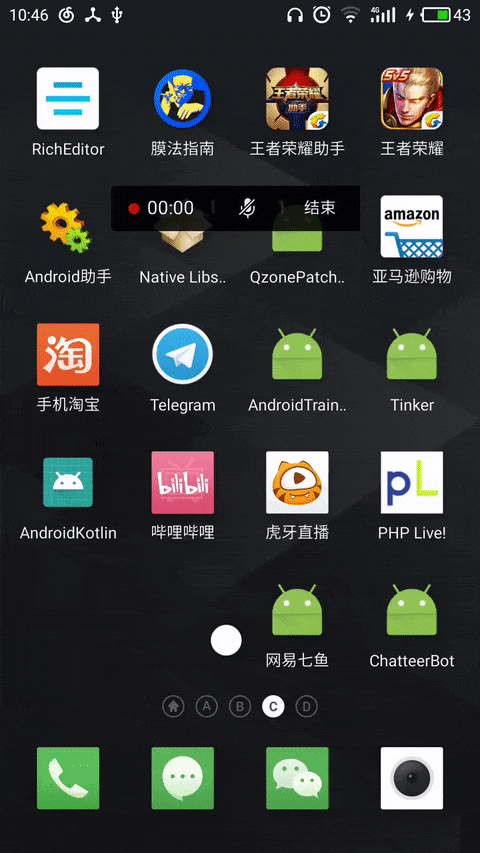

效果（注意Before Hotfix和After Hotfix）：
增量更新
在使用Bsdiff/Bspatch算法后，我们就可以生成新的Apk文件了（把代码中文件名的后缀改一下即可），在添加一段安装Apk的代码，即可实现所谓的增量更新，即只需要发布一个较小的patch文件，在移动端合成然后Apk文件进行安装，可以大大减少用户更新时需要消耗的下载流量，用户只会关心更新消耗了多少流量而不会关心是下载patch文件合成Apk还是直接下载新的安装包，所以通过前一种方式可以提高用户体验。
其他
本文只是做了一个简单的演示Demo，实际情景下应用通过后台分发patch文件，进行合成、更新时也应该做诸多安全性的检查，具体可以参考Tinker源码。
