Andfix源码解析
Andfix源码解析
本文介绍了Andfix热修复框架的原理及实现代码。
Andfix概述
Andfix是阿里开源的一套热修复框架，效果如下
（注意我一直在点击，下发补丁后发生了变化……）
反编译分析
关键就是下发的恶out.apatch文件，其实这个一个jar文件，解压后如下:
.
├── diff.dex
├── out.apatch
├── out.apatch_FILES //解压out.apatch所得
│ ├── classes.dex
│ └── META-INF
│ ├── CERT.RSA
│ ├── CERT.SF
│ ├── MANIFEST.MF
│ └── PATCH.MF
└── smali
└── vimerzhao
└── fuckandfix
└── MainActivity_CF.smali
5 directories, 8 files

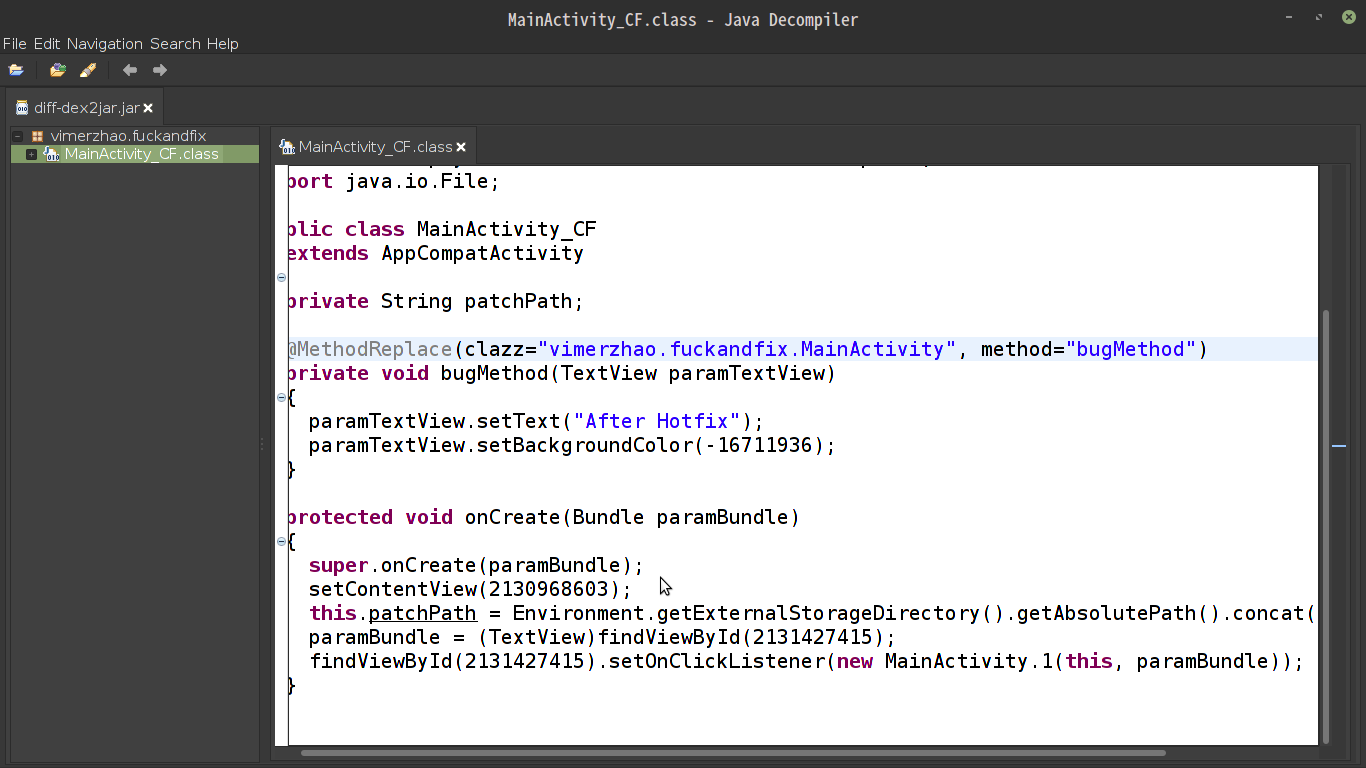

利用dex2jar对diff.dex进行反编译:
可以看到被修改的方法添加了一条注解！而out.apatch里面的dex就是这个diff.dex文件，还包含了签名等各种配置信息。
apkPatch工具分析
public static void main(String[] args) {
/*解析命令行参数*/
......
ApkPatch apkPatch = new ApkPatch(from, to, name, out, keystore,
password, alias, entry);
apkPatch.doPatch();
}
}
ApkPatch的doPatch方法
public void doPatch() {
try {
// 生成smali文件
File smaliDir = new File(this.out, "smali");
if (!smaliDir.exists()) {
smaliDir.mkdir();
}
try {
FileUtils.cleanDirectory(smaliDir);
} catch (IOException e) {
throw new RuntimeException(e);
}
// 新建diff.dex文件
File dexFile = new File(this.out, "diff.dex");
if ((dexFile.exists()) && (!dexFile.delete())) {
throw new RuntimeException("diff.dex can't be removed.");
}
File outFile = new File(this.out, "diff.apatch");
if ((outFile.exists()) && (!outFile.delete())) {
throw new RuntimeException("diff.apatch can't be removed.");
}
// Step1:拿到两个apk文件做对比，对比信息写入DiffInfo
DiffInfo info = new DexDiffer().diff(this.from, this.to);
// Step2:将对比结果写入.smali文件，然后打包生成dex文件
this.classes = buildCode(smaliDir, dexFile, info);
// Step3:将生成的Dex文件写入Jar包，并根据签名信息进行签名，生成diff.apatch
build(outFile, dexFile);
// Step4:重命名.apatch文件
release(this.out, dexFile, outFile);
} catch (Exception e) {
e.printStackTrace();
}
}
对比apk文件
public DiffInfo diff(File newFile, File oldFile) throws IOException {
// 提取dex文件
DexBackedDexFile newDexFile = DexFileFactory.loadDexFile(newFile, 19,
true);
DexBackedDexFile oldDexFile = DexFileFactory.loadDexFile(oldFile, 19,
true);
DiffInfo info = DiffInfo.getInstance();
boolean contains = false;
for (DexBackedClassDef newClazz : newDexFile.getClasses()) {
Set<? extends DexBackedClassDef> oldclasses = oldDexFile
.getClasses();
for (DexBackedClassDef oldClazz : oldclasses) {
// 对比签名相同的方法，检查是否修改过
if (newClazz.equals(oldClazz)) {
// 检查对应class文件是否有字段变化
compareField(newClazz, oldClazz, info);
// 如果一个类中没有相同方法，则判定为新增方法
compareMethod(newClazz, oldClazz, info);
contains = true;
break;
}
}
if (!contains) {
// 否则是新增的类
info.addAddedClasses(newClazz);
}
}
// 返回包含diff信息的DiffInfo对象
return info;
}
其原理就是根据 dex diff得到两个apk文件的差别信息。对比方法过程中对比两个dex文件中同时存在的方法，如果方法实现不同则存储为修改过的方法；如果方法名不同，存储为新增的方法，也就是说AndFix支持增加新的方法，这一点已经测试证明。另外，在比较Field的时候有如下代码
public void addModifiedFields(DexBackedField field) {
this.modifiedFields.add(field);
throw new RuntimeException("can,t modified Field:" +
field.getName() + "(" + field.getType() + "), " + "in class :" +
field.getDefiningClass());
}
.....
public void addAddedMethods(DexBackedMethod method) {
System.out.println("add new Method:" + method.getReturnType() +
" " + method.getName() + "(" +
Formater.formatStringList(method.getParameterTypes()) +
") in Class:" + method.getDefiningClass());
this.addedMethods.add(method);
if (!this.modifiedClasses.contains(method.classDef)) {
this.modifiedClasses.add(method.classDef);
}
}
也就是说AndFix不支持增加成员变量，但是支持在新增方法中增加的局部变量。也不支持修改成员变量。 还有一个地方要注意，就是提取dex文件的地方，在DexFileFactory类中
@Nonnull
public static DexBackedDexFile loadDexFile(File dexFile, int api, boolean experimental)
throws IOException {
return loadDexFile(dexFile, "classes.dex", new Opcodes(api, experimental));
}
可以看到，只提取出了classes.dex这个文件，所以源生工具并不支持multidex，如果使用了multidex方案，并且修复的类不在同一个dex文件中，那么补丁就不会生效。
将对比结果打包
这一步我们重点关注拿到DiffInfo后将其存入smali文件的过程，ApkPatch.buildCode()方法
private static Set<String> buildCode(File smaliDir, File dexFile, DiffInfo info)
throws IOException, RecognitionException, FileNotFoundException {
Set<String> classes = new HashSet();
Set<DexBackedClassDef> list = new HashSet();
list.addAll(info.getAddedClasses());
list.addAll(info.getModifiedClasses());
baksmaliOptions options = new baksmaliOptions();
options.deodex = false;
options.noParameterRegisters = false;
options.useLocalsDirective = true;
options.useSequentialLabels = true;
options.outputDebugInfo = true;
options.addCodeOffsets = false;
options.jobs = -1;
options.noAccessorComments = false;
options.registerInfo = 0;
options.ignoreErrors = false;
options.inlineResolver = null;
options.checkPackagePrivateAccess = false;
if (!options.noAccessorComments) {
options.syntheticAccessorResolver = new SyntheticAccessorResolver(
list);
}
ClassFileNameHandler outFileNameHandler = new ClassFileNameHandler(
smaliDir, ".smali");
ClassFileNameHandler inFileNameHandler = new ClassFileNameHandler(
smaliDir, ".smali");
DexBuilder dexBuilder = DexBuilder.makeDexBuilder();
for (DexBackedClassDef classDef : list)
{
String className = classDef.getType();
baksmali.disassembleClass(classDef, outFileNameHandler, options);
File smaliFile = inFileNameHandler.getUniqueFilenameForClass(
TypeGenUtil.newType(className));
classes.add(TypeGenUtil.newType(className)
.substring(1, TypeGenUtil.newType(className).length() - 1)
.replace('/', '.'));
SmaliMod.assembleSmaliFile(smaliFile, dexBuilder, true, true);
}
dexBuilder.writeTo(new FileDataStore(dexFile));
return classes;
}
将上一步得到的diff信息写入smali文件，并且生成diff.dex文件。smali文件的命名以_CF.smali结尾，并且在修改的地方用自定义的Annotation(MethodReplace)标注，用于在替换之前查找修复的变量或方法，如下。
.....
.annotation runtime Lcom/alipay/euler/andfix/annotation/MethodReplace;
method = "bugMethod"
clazz = "vimerzhao.fuckandfix.MainActivity"
.end annotation
.....
在打包生成的diff.dex文件中，反编译出来可以看到这段代码
@MethodReplace(clazz=“vimerzhao.fuckandfix.MainActivity”, method=“bugMethod”) private void bugMethod(TextView paramTextView) { paramTextView.setText(“After Hotfix”); paramTextView.setBackgroundColor(-16711936); }
然后就是签名，打包，加密的流程，就不具体分析了。注意，apkPatch在生成.apatch补丁文件的时候会加入签名信息，并且会进行加密操作，在应用补丁的时候会验证签名信息是否正确。
## Java层源码分析
通常，自定义`Application`如下:
```java
public class MainApplication extends Application {
private static final String TAG = "euler";
private static final String APATCH_PATH = "/out.apatch";
/**
* patch manager
*/
private PatchManager mPatchManager;
@Override
public void onCreate() {
super.onCreate();
// initialize
mPatchManager = new PatchManager(this);
mPatchManager.init("1.0");
Log.d(TAG, "inited.");
// load patch
mPatchManager.loadPatch();
Log.d(TAG, "apatch loaded.");
// add patch at runtime
try {
// .apatch file path
String patchFileString = Environment.getExternalStorageDirectory()
.getAbsolutePath() + APATCH_PATH;
mPatchManager.addPatch(patchFileString);
Log.d(TAG, "apatch:" + patchFileString + " added.");
} catch (IOException e) {
Log.e(TAG, "", e);
}
}
}
PatchManager.init()方法:
public void init(String appVersion) {
if (!mPatchDir.exists() && !mPatchDir.mkdirs()) {// make directory fail
Log.e(TAG, "patch dir create error.");
return;
} else if (!mPatchDir.isDirectory()) {// not directory
mPatchDir.delete();
return;
}
SharedPreferences sp = mContext.getSharedPreferences(SP_NAME,
Context.MODE_PRIVATE);
String ver = sp.getString(SP_VERSION, null);
// 根据版本号加载补丁，版本号不同则清空缓存目录
if (ver == null || !ver.equalsIgnoreCase(appVersion)) {
cleanPatch();
sp.edit().putString(SP_VERSION, appVersion).commit();
} else {
initPatchs();
}
}
// 缓存目录data/data/package/file/apatch/会缓存补丁文件
// 即使原目录被删除也可以打补丁
private void initPatchs() {
File[] files = mPatchDir.listFiles();
for (File file : files) {
addPatch(file);
}
}
addPatch()和loadPatch()方法:
public void loadPatch() {
mLoaders.put("*", mContext.getClassLoader());// wildcard
Set<String> patchNames;
List<String> classes;
for (Patch patch : mPatchs) {
patchNames = patch.getPatchNames();
for (String patchName : patchNames) {
classes = patch.getClasses(patchName);
mAndFixManager.fix(patch.getFile(), mContext.getClassLoader(),
classes);
}
}
}
private Patch addPatch(File file) {
Patch patch = null;
if (file.getName().endsWith(SUFFIX)) {
try {
patch = new Patch(file);
mPatchs.add(patch);
} catch (IOException e) {
Log.e(TAG, "addPatch", e);
}
}
return patch;
}
再看下AndFixManager的fix()方法:
private void fixClass(Class<?> clazz, ClassLoader classLoader) {
Method[] methods = clazz.getDeclaredMethods();
MethodReplace methodReplace;
String clz;
String meth;
for (Method method : methods) {
/*
* 这里是通过注解找到需要替换的方法，需要结合apkPatch工具的源码理解
*/
methodReplace = method.getAnnotation(MethodReplace.class);
if (methodReplace == null)
continue;
clz = methodReplace.clazz();
meth = methodReplace.method();
if (!isEmpty(clz) && !isEmpty(meth)) {
/*
* 真正的替换过程发生在这里，调用native层方法
* 总结：Java层找到补丁，做防御检查，通过注解找到需要替换的方法，
* 在native层进行真正的替换。
*/
replaceMethod(classLoader, clz, meth, method);
}
}
}
后面就是调用native层的方法，写在jni中，打包为.so文件供java层调用。
总结一下，java层的功能就是找到补丁文件，根据补丁中的注解找到将要替换的方法然后交给jni层去处理替换方法的操作。好了，继续往下看。
Native层源码分析
在jni的代码中支持Dalvik与ART，那么这是怎么区分的呢?在AndFixManager的构造方法中有这么一句:
public static synchronized boolean isSupport() {
if (isChecked)
return isSupport;
isChecked = true;
// not support alibaba's YunOs
if (!isYunOS() && AndFix.setup() && isSupportSDKVersion()) {
isSupport = true;
}
if (inBlackList()) {
isSupport = false;
}
return isSupport;
}
AndFix的`setUp()``方法:
public static boolean setup() {
try {
/*
* 批注/vimerzhao/2017-8-20
* 如果Art虚拟机版本更新为3.0.0+将导致Bug
*/
final String vmVersion = System.getProperty("java.vm.version");
boolean isArt = vmVersion != null && vmVersion.startsWith("2");
int apilevel = Build.VERSION.SDK_INT;
return setup(isArt, apilevel);
} catch (Exception e) {
Log.e(TAG, "setup", e);
return false;
}
}
最后调用setup(isArt, apilevel)的native方法，在andfix.cpp中注册jni方法
/*
* JNI registration.
*/
static JNINativeMethod gMethods[] = {
/* name, signature, funcPtr */
{ "setup", "(ZI)Z", (void*) setup }, { "replaceMethod",
"(Ljava/lang/reflect/Method;Ljava/lang/reflect/Method;)V",
(void*) replaceMethod }, { "setFieldFlag",
"(Ljava/lang/reflect/Field;)V", (void*) setFieldFlag }, };
Native实现:
static jboolean setup(JNIEnv* env, jclass clazz, jboolean isart,
jint apilevel) {
isArt = isart;
LOGD("vm is: %s , apilevel is: %i", (isArt ? "art" : "dalvik"),
(int )apilevel);
if (isArt) {
return art_setup(env, (int) apilevel);
} else {
return dalvik_setup(env, (int) apilevel);
}
}
static void replaceMethod(JNIEnv* env, jclass clazz, jobject src,
jobject dest) {
if (isArt) {
art_replaceMethod(env, src, dest);
} else {
dalvik_replaceMethod(env, src, dest);
}
}
根据上层传过来的isArt判断调用Dalvik还是Art的方法。以Dalvik为例,继续往下分析,代码在dalvik_method_replace.cpp中dalvik_setup方法
extern jboolean __attribute__ ((visibility ("hidden"))) dalvik_setup(
JNIEnv* env, int apilevel) {
/*
* 批注/vimerzhao/2017-8-20
* 通过打开系统libdvm.so文件，获取到指定的两个函数，
* 因为这两个函数在后面可以通过类对象获取其对应的
* ClassObject结构题信息
*/
void* dvm_hand = dlopen("libdvm.so", RTLD_NOW);
if (dvm_hand) {
dvmDecodeIndirectRef_fnPtr = dvm_dlsym(dvm_hand,
apilevel > 10 ?
"_Z20dvmDecodeIndirectRefP6ThreadP8_jobject" :
"dvmDecodeIndirectRef");
if (!dvmDecodeIndirectRef_fnPtr) {
return JNI_FALSE;
}
dvmThreadSelf_fnPtr = dvm_dlsym(dvm_hand,
apilevel > 10 ? "_Z13dvmThreadSelfv" : "dvmThreadSelf");
if (!dvmThreadSelf_fnPtr) {
return JNI_FALSE;
}
jclass clazz = env->FindClass("java/lang/reflect/Method");
jClassMethod = env->GetMethodID(clazz, "getDeclaringClass",
"()Ljava/lang/Class;");
return JNI_TRUE;
} else {
return JNI_FALSE;
}
}
替换方法的关键在于native层怎么影响内存里的java代码，我们知道java代码里将一个方法声明为native方法时,对此函数的调用就会到native世界里找，AndFix原理就是将一个不是native的方法修改成native方法，然后在native层进行替换，通过dvmCallMethod_fnPtr函数指针来调用libdvm.so中的dvmCallMethod()来加载替换后的新方法，达到替换方法的目的。Jni反射调用java方法时要用到一个jmethodID指针,这个指针在Dalvik里其实就是Method类,通过修改这个类的一些属性就可以实现在运行时将一个方法修改成native方法。
extern void __attribute__ ((visibility ("hidden"))) dalvik_replaceMethod(
JNIEnv* env, jobject src, jobject dest) {
jobject clazz = env->CallObjectMethod(dest, jClassMethod);
ClassObject* clz = (ClassObject*) dvmDecodeIndirectRef_fnPtr(
dvmThreadSelf_fnPtr(), clazz);
// 初始化完毕
clz->status = CLASS_INITIALIZED;
// meth是将被替换的方法
Method* meth = (Method*) env->FromReflectedMethod(src);
// target是新的方法
Method* target = (Method*) env->FromReflectedMethod(dest);
LOGD("dalvikMethod: %s", meth->name);
// meth->clazz = target->clazz;
meth->accessFlags |= ACC_PUBLIC;
meth->methodIndex = target->methodIndex;
meth->jniArgInfo = target->jniArgInfo;
meth->registersSize = target->registersSize;
meth->outsSize = target->outsSize;
meth->insSize = target->insSize;
meth->prototype = target->prototype;
meth->insns = target->insns;
meth->nativeFunc = target->nativeFunc;
}
看下dalvik_replaceMethod(env, src, dest);
总结
AndFix热补丁原理就是在native动态替换方法java层的代码，通过native层hook java层的代码。
优点
- 因为是动态的，所以不需要重启应用就可以生效
- 支持ART与Dalvik
- 与multidex方案相比，性能会有所提升(Multi Dex需要修改所有class的class_ispreverified标志位，导致运行时性能有所损失)
- 支持新增加方法
- 支持在新增方法中新增局部变量
- 足够轻量，生成补丁文件简单
- 安全性够高，验证签名
缺点
- 因为是动态的，跳过了类的初始化，设置为初始化完毕，所以对于静态方法、静态成员变量、构造方法或者class.forname()的处理可能会有问题
- 不支持新增成员变量和修改成员变量
- 官方apkPatch工具不支持multidex,但是可以通过修改工具来达到支持multidex的目的
- 由于是在native层替换方法，某些缺心眼厂商可能会修改源生关键部分的native层实现，导致可能在某些特定ROM支持不够好
